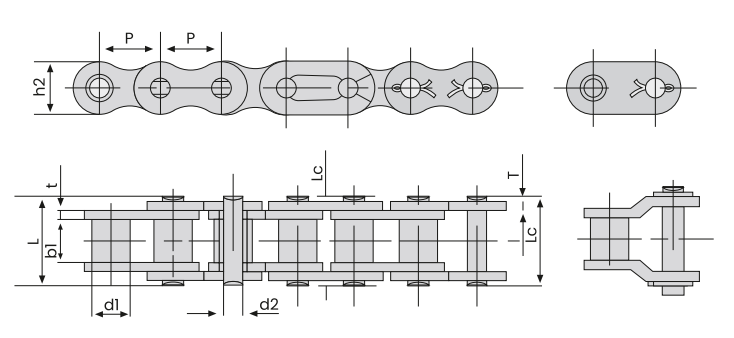

| ZNT ISO/DIN Chain | Chain Designation | Pitch | Roller dia | Width | Pin dia | Pin length | Inner Plate depth | Plate thickness | Ultimate tensile strength | Average tensile strength | Weight per meter |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P (mm) | d1 max (mm) | b1 min (mm) | d2 max (mm) | L max (mm) | h2 max (mm) | t/L max (mm) | Q min (kN/lbf) | Qo (kN) | q (kg/m) | ||
| 04 B-1 | 6 × 2.8 m | 6.000 | 4.00 | 2.80 | 1.85 | 6.80 | 5.00 | 0.60 | 3.0/682 | 3.2 | 0.11 |
| 05 B-1 | 8 × 3 m | 8.000 | 5.00 | 3.00 | 2.31 | 8.20 | 7.10 | 0.80 | 5.0/1136 | 5.9 | 0.20 |
| 06 B-1 | 3/8 in. × 7/32 in. | 9.525 | 6.35 | 5.72 | 3.28 | 13.15 | 8.20 | 1.30 | 9.0/2045 | 10.4 | 0.41 |
| 08 B-1 | 1/2 in. × 5/16 in. | 12.700 | 8.51 | 7.75 | 4.45 | 16.70 | 11.80 | 1.60 | 18.0/4091 | 19.4 | 0.69 |
| 10 B-1 | 5/8 in. × 3/8 in. | 15.875 | 10.16 | 9.65 | 5.08 | 19.50 | 14.70 | 1.70 | 22.4/5091 | 27.5 | 0.93 |
| 12 B-1 | 3/4 in. × 7/16 in. | 19.050 | 12.07 | 11.68 | 5.72 | 22.50 | 16.00 | 1.85 | 29.0/6591 | 32.2 | 1.15 |
| 16 B-1 | 1 in. × 11/16 in. | 25.400 | 15.88 | 17.02 | 8.28 | 36.10 | 21.00 | 4.15/3.1 | 60.0/13636 | 72.8 | 2.71 |
| 20 B-1 | 1 1/4 in. × 19.56 m | 31.750 | 19.05 | 19.56 | 10.19 | 41.30 | 26.40 | 4.5/3.5 | 95.0/21591 | 106.7 | 3.70 |
| 24 B-1 | 1 1/2 in. × 1 in. | 38.100 | 25.40 | 25.40 | 14.63 | 53.40 | 33.20 | 6.0/4.8 | 160.0/36364 | 178.0 | 7.10 |
| 28 B-1 | 1 3/4 in. × 1 1/4 in. | 44.450 | 27.94 | 30.99 | 15.90 | 65.10 | 36.70 | 7.5/6.0 | 200.0/45455 | 222.0 | 8.50 |
| 32 B-1 | 2 in × 31 m | 50.800 | 29.21 | 30.99 | 17.81 | 66.00 | 42.00 | 7.0/6.0 | 250.0/56818 | 277.5 | 10.25 |
| 40 B-1 | 2 1/2 in × 1 1/2 in. | 63.500 | 39.37 | 38.10 | 22.88 | 82.00 | 52.96 | 8.5/8.0 | 355.0/80682 | 394.0 | 16.35 |
| 48 B-1 | 3 in. × 1 3/4 in. | 76.200 | 48.26 | 45.72 | 27.24 | 99.10 | 63.80 | 12.0/10.0 | 560.0/127272 | 621.6 | 25.00 |

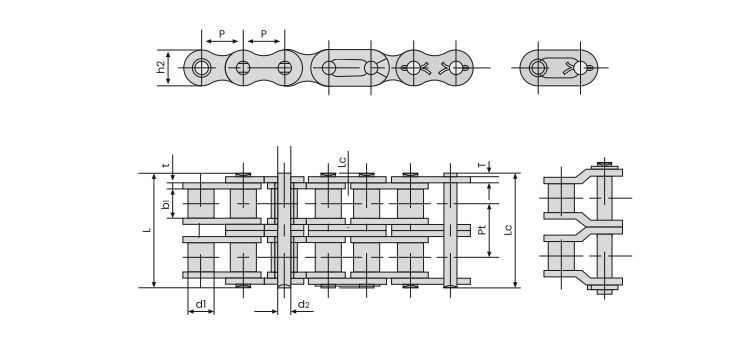

| ZNT ISO/DIN Chain | Chain Designation | Pitch | Roller dia | Width | Pin dia | Pin length | Inner Plate depth | Plate thickness | Transverse Pitch | Ultimate tensile strength | Average tensile strength | Weight per meter |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (P mm) | (d1 mm) | b1 min (mm) | d2 max (mm) | L max (mm) | h2 max (mm) | t/L max (mm) | Pt (mm) | Q min (kN/lbf) | Qo (kN) | q (kg/m) | ||
| 05 B-2 | 8 x 3 m | 8.000 | 5.00 | 3.00 | 2.31 | 13.9 | 7.10 | 0.80 | 5.64 | 7.8/1773 | 10.2 | 0.33 |
| *06 B-2 | 3/8in x 7/32in | 9.525 | 6.35 | 5.72 | 3.28 | 23.4 | 8.20 | 1.30 | 10.24 | 16.9/3841 | 18.7 | 0.77 |
| 08 B-2 | 1/2in x 5/16in | 12.700 | 8.51 | 7.75 | 4.45 | 31.0 | 11.80 | 1.60 | 13.92 | 32.0/7273 | 38.7 | 1.34 |
| 10 B-2 | 5/8in x 3/8in | 15.875 | 10.16 | 9.65 | 5.08 | 36.1 | 14.70 | 1.70 | 16.59 | 44.5/10114 | 56.2 | 1.84 |
| 12 B-2 | 3/4in x 7/16in | 19.050 | 12.07 | 11.68 | 5.72 | 42.0 | 16.00 | 1.85 | 19.56 | 57.8/13136 | 66.1 | 2.31 |
| 16 B-2 | 1in x 1-1/16in | 25.400 | 15.88 | 17.02 | 8.28 | 77.8 | 21.00 | 4.15/3.1 | 38.1 | 106.0/24091 | 133.0 | 5.42 |
| 20 B-2 | 1¼in x 19.56m | 31.750 | 19.05 | 19.56 | 10.19 | 77.8 | 26.40 | 4.5/3.5 | 45.6 | 170.0/38636 | 211.2 | 7.20 |
| 24 B-2 | 1½in x 1in | 38.100 | 25.40 | 25.40 | 14.63 | 101.7 | 33.20 | 6.0/4.8 | 48.8 | 280.0/63636 | 319.2 | 13.40 |
| 28 B-2 | 1¾in x 1¼in | 44.450 | 27.94 | 30.99 | 15.90 | 124.6 | 36.70 | 7.5/6.0 | 59.56 | 360.0/81818 | 406.8 | 16.60 |
| 32 B-2 | 2in x 31m | 50.800 | 29.21 | 30.99 | 17.81 | 154.4 | 42.60 | 7.0/6.0 | 58.55 | 450.0/102273 | 508.5 | 21.00 |
| 40 B-2 | 2½in x 1½in | 63.500 | 39.37 | 38.10 | 22.89 | 154.5 | 52.96 | 8.5/8.0 | 72.23 | 630.0/143182 | 711.9 | 32.00 |
| 48 B-2 | 3in x 1¾in | 76.200 | 48.26 | 45.72 | 29.24 | 190.0 | 63.80 | 12.0/10.0 | 91.21 | 1000.0/227272 | 1130.0 | 50.00 |
| ZNT ISO/DIN Chain | Chain Designation | Pitch P (mm) | Roller dia d1 max (mm) | Width b1 min (mm) | Pin dia d2 max (mm) | Pin length L max (mm) | Inner Plate depth h2 max (mm) | Plate thickness t/L max (mm) | Transverse Pitch Pt (mm) | Ultimate tensile strength Q min (kN/lbf) | Average tensile strength Qo (kN) | Weight per meter q (kg/m) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 05 B-3 | 8 × 3 m | 8.000 | 5.00 | 3.00 | 2.31 | 19.5 | 7.10 | 0.80 | 5.64 | 11.1/2523 | 13.8 | 0.48 |
| 06 B-3 | 3/8 in × 7/32 in | 9.525 | 6.35 | 5.72 | 3.28 | 33.5 | 8.20 | 1.30 | 10.24 | 24.9/5659 | 30.1 | 1.16 |
| 08 B-3 | 1/2 in × 5/16 in | 12.700 | 8.51 | 7.75 | 4.45 | 45.1 | 11.80 | 1.60 | 13.92 | 47.5/10795 | 57.8 | 2.03 |
| 10 B-3 | 5/8 in × 3/8 in | 15.875 | 10.16 | 9.65 | 5.08 | 52.5 | 14.70 | 1.70 | 16.59 | 66.7/15159 | 84.5 | 2.77 |
| 12 B-3 | 3/4 in × 7/16 in | 19.050 | 12.07 | 11.68 | 5.72 | 61.5 | 16.00 | 1.85 | 19.46 | 86.7/19705 | 101.8 | 3.46 |
| 16 B-3 | 1 in × 11/16 in | 25.400 | 15.88 | 17.02 | 8.28 | 98.9 | 21.00 | 4.15/3.1 | 31.88 | 160.0/36364 | 203.7 | 8.13 |
| 20 B-3 | 1 1/4 in × 19.56 m | 31.750 | 19.05 | 19.56 | 10.19 | 114.2 | 26.40 | 4.5/3.5 | 36.45 | 250.0/56818 | 290.0 | 10.82 |
| 24 B-3 | 1 1/2 in × 1 in | 38.100 | 25.40 | 25.40 | 14.63 | 150.1 | 33.20 | 6.0/4.8 | 48.26 | 425.0/96591 | 493.0 | 20.20 |
| 28 B-3 | 1 3/4 in × 1 1/4 in | 44.450 | 27.94 | 30.99 | 15.90 | 170.2 | 36.70 | 7.5/6.0 | 53.00 | 530.0/120454 | 609.0 | 25.90 |
| 32 B-3 | 2 in × 31 m | 50.800 | 29.21 | 30.99 | 17.81 | 177.8 | 42.00 | 7.0/6.0 | 58.00 | 670.0/152273 | 770.5 | 31.56 |
| 40 B-3 | 2 1/2 in × 1 1/2 in | 63.500 | 39.37 | 38.10 | 22.88 | 228.6 | 52.96 | 8.5/8.0 | 72.29 | 950.0/215909 | 1092.5 | 48.10 |
| 48 B-3 | 3 in × 1 3/4 in | 76.200 | 48.26 | 45.72 | 29.24 | 281.6 | 63.80 | 12.0/10.0 | 91.21 | 1500.0/340909 | 1710.0 | 75.00 |
