| ZNT ISO/DIN Chain | ANSI CHAIN NO. | Pitch (p mm) | Roller dia (d1 mm) | Width b/w plates (b1 mm) | Pin dia (d2 mm) | Pin length (L mm) | Inner Plate depth (h2 mm) | Plate thickness (t/L mm) | Ultimate tensile strength (Q min) | Average tensile strength (Qo) | Weight per meter (q) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| *03C | *15 | 4.7625 | 2.48 | 2.38 | 1.62 | 6.10 | 4.30 | 0.60 | 1.80/409 | 2.0 | 0.08 |
| *04C-1 | *25 | 6.350 | 3.30 | 3.18 | 2.31 | 7.90 | 6.00 | 0.80 | 3.50/795 | 4.6 | 0.15 |
| *06C-1 | *35 | 9.525 | 5.08 | 4.77 | 3.58 | 12.40 | 9.00 | 1.30 | 7.90/1795 | 10.8 | 0.33 |
| 085-1 | 41 | 12.700 | 7.77 | 6.25 | 3.58 | 13.75 | 9.91 | 1.30 | 6.67/1516 | 12.6 | 0.41 |
| 08A-1 | 40 | 12.700 | 7.95 | 7.85 | 3.96 | 16.60 | 12.00 | 1.50 | 14.10/3205 | 17.5 | 0.62 |
| 10A-1 | 50 | 15.875 | 10.16 | 9.40 | 5.08 | 20.70 | 15.09 | 2.03 | 22.20/5045 | 29.4 | 1.02 |
| 12A-1 | 60 | 19.050 | 11.91 | 12.57 | 5.94 | 25.90 | 18.00 | 2.42 | 31.80/7227 | 41.5 | 1.50 |
| 16A-1 | 80 | 25.400 | 15.88 | 15.75 | 7.92 | 32.70 | 24.00 | 3.25 | 56.70/12886 | 69.4 | 2.60 |
| 20A-1 | 100 | 31.750 | 19.05 | 18.90 | 9.53 | 40.40 | 30.00 | 4.00 | 88.50/20114 | 109.2 | 3.91 |
| 24A-1 | 120 | 38.100 | 22.23 | 25.22 | 11.10 | 50.30 | 35.70 | 4.80 | 127.00/28864 | 156.3 | 5.62 |
| 28A-1 | 140 | 44.450 | 25.40 | 25.22 | 12.70 | 54.40 | 41.00 | 5.60 | 172.40/39182 | 212.0 | 7.50 |
| 32A-1 | 160 | 50.800 | 28.58 | 31.55 | 14.27 | 68.40 | 47.80 | 6.40 | 226.80/51545 | 278.9 | 10.10 |
| 36A-1 | 180 | 57.150 | 35.71 | 35.48 | 17.46 | 72.80 | 53.60 | 7.20 | 280.20/63682 | 341.8 | 13.45 |
| 40A-1 | 200 | 63.500 | 39.68 | 37.85 | 19.84 | 80.30 | 60.00 | 8.00 | 353.80/80409 | 431.6 | 16.75 |
| 48A-1 | 240 | 76.200 | 47.63 | 47.35 | 23.81 | 95.50 | 72.39 | 9.50 | 510.30/115977 | 622.5 | 23.20 |

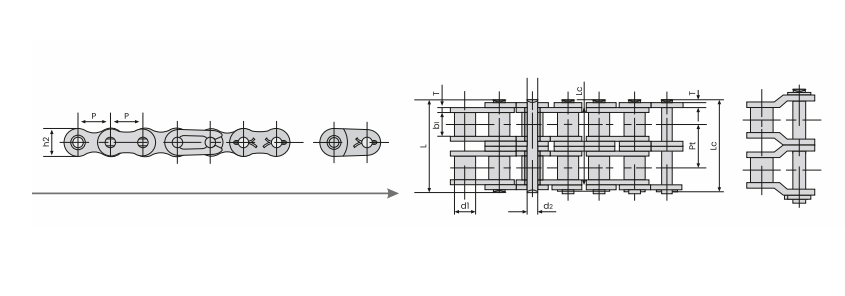

| ZNT ISO/DIN Chain | Chain Designation | Pitch | Roller dia | Width | Pin dia | Pin length | Inner Plate depth | Plate thickness | Transverse Pitch | Ultimate tensile strength | Average tensile strength | Weight per meter |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (P mm) | (d1 mm) | b1 min (mm) | d2 max (mm) | L max (mm) | h2 max (mm) | t/L max (mm) | Pt (mm) | Q min (kN/lbf) | Qo (kN) | q (kg/m) | ||
| 05 B-2 | 8 x 3 m | 8.000 | 5.00 | 3.00 | 2.31 | 13.9 | 7.10 | 0.80 | 5.64 | 7.8/1773 | 10.2 | 0.33 |
| *06 B-2 | 3/8in x 7/32in | 9.525 | 6.35 | 5.72 | 3.28 | 23.4 | 8.20 | 1.30 | 10.24 | 16.9/3841 | 18.7 | 0.77 |
| 08 B-2 | 1/2in x 5/16in | 12.700 | 8.51 | 7.75 | 4.45 | 31.0 | 11.80 | 1.60 | 13.92 | 32.0/7273 | 38.7 | 1.34 |
| 10 B-2 | 5/8in x 3/8in | 15.875 | 10.16 | 9.65 | 5.08 | 36.1 | 14.70 | 1.70 | 16.59 | 44.5/10114 | 56.2 | 1.84 |
| 12 B-2 | 3/4in x 7/16in | 19.050 | 12.07 | 11.68 | 5.72 | 42.0 | 16.00 | 1.85 | 19.56 | 57.8/13136 | 66.1 | 2.31 |
| 16 B-2 | 1in x 1-1/16in | 25.400 | 15.88 | 17.02 | 8.28 | 77.8 | 21.00 | 4.15/3.1 | 38.1 | 106.0/24091 | 133.0 | 5.42 |
| 20 B-2 | 1¼in x 19.56m | 31.750 | 19.05 | 19.56 | 10.19 | 77.8 | 26.40 | 4.5/3.5 | 45.6 | 170.0/38636 | 211.2 | 7.20 |
| 24 B-2 | 1½in x 1in | 38.100 | 25.40 | 25.40 | 14.63 | 101.7 | 33.20 | 6.0/4.8 | 48.8 | 280.0/63636 | 319.2 | 13.40 |
| 28 B-2 | 1¾in x 1¼in | 44.450 | 27.94 | 30.99 | 15.90 | 124.6 | 36.70 | 7.5/6.0 | 59.56 | 360.0/81818 | 406.8 | 16.60 |
| 32 B-2 | 2in x 31m | 50.800 | 29.21 | 30.99 | 17.81 | 154.4 | 42.60 | 7.0/6.0 | 58.55 | 450.0/102273 | 508.5 | 21.00 |
| 40 B-2 | 2½in x 1½in | 63.500 | 39.37 | 38.10 | 22.89 | 154.5 | 52.96 | 8.5/8.0 | 72.23 | 630.0/143182 | 711.9 | 32.00 |
| 48 B-2 | 3in x 1¾in | 76.200 | 48.26 | 45.72 | 29.24 | 190.0 | 63.80 | 12.0/10.0 | 91.21 | 1000.0/227272 | 1130.0 | 50.00 |
